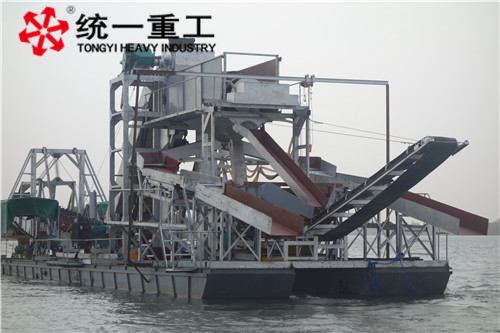

 设备概述

    该套沙金水选设备它能一次性完成水下0-15米沙石料的挖取、筛分、沙石料搅洗、沙金的重选富集、尾矿泵送，设备主要构成有：载重浮体、水下采挖臂、采挖臂调节机构、挖沙链斗、采挖主架、中央供水搅洗式滚筒筛、水力分配器、矿浆分配器、往复式沙金重选机、尾矿泵送和电器控制系统组成。

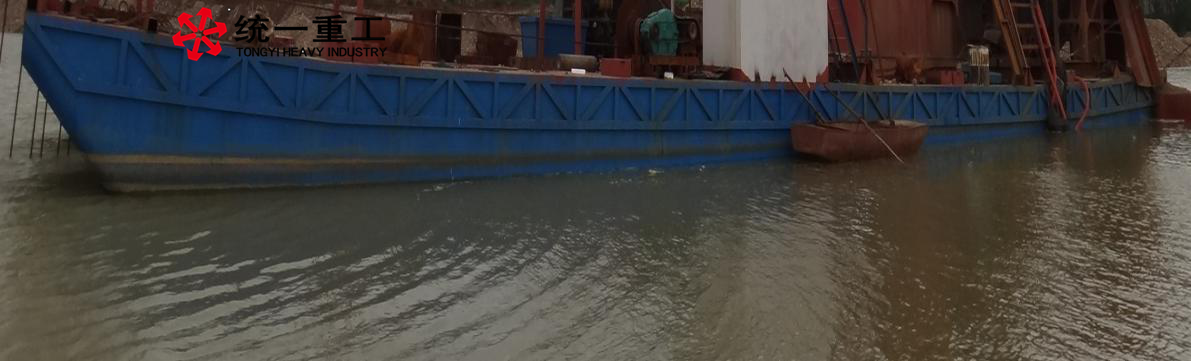

一、浮体

  浮体尺寸：mm（长x宽x高）32000x2000x1160  底板和侧板均采用厚度6mm的Q235钢板制作，面板采用3.5mm的防滑板，浮体骨架140mm槽钢制作，内部框架间距700mm，采用50x50mm角钢制作，浮体两侧焊接100mm槽钢立体承重框架。 浮体需用两台。 单价：98000

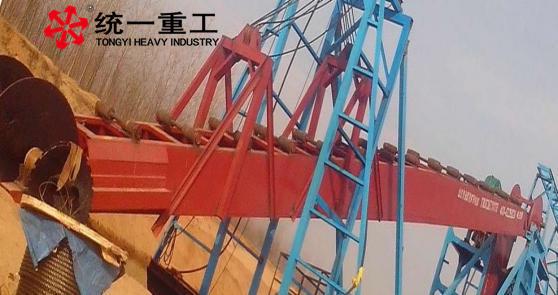

二、水下挖臂

   水下挖臂尺寸:mm(长x宽x高）21000x1100x1100  底梁采用80mmx120mm矩形管，顶梁用120mm槽钢，整体采用“弓”承压型结构，水下臂两侧用5mm钢板整体加固，水下链斗从动轮采用五角结构，侧板厚度20mm两边用弹簧板加固，从动轮轴径130mm，轴承型号22324，密封方式：填充式橡胶交叉密封，中空式防卡石结构，托斗轴直径60mm，材质40cr。价格：110000

三、水下臂调节龙门

    水下挖掘臂调节龙门高度6米，采用四柱斜撑式结构，立柱采用直径180mm的无缝圆管，主梁采用直径275mm壁厚20mm的无缝管，斜撑采用120mm的方管，齿轮箱型号：JZQ-500，配用电机功率15kw，下龙门主梁直径219mm厚壁无缝管，立柱使用16mm槽钢对扣，起吊结构采用10滑轮组结构，起吊钢丝绳直径18mm。价格：36000

四、挖臂动力主架

   主架高度6000mm，主体全部采用200mm“H”型钢制作，底梁采用300mm“H”型钢加固处理，斜撑（即：第一节采挖臂）采用双层结构，上层为100mm槽钢，下层为120mm槽钢，底面和侧面全部用3mm钢板制作流水槽，托斗轴直径60mm，采挖主动轮采用四角结构，侧板厚度20mm，主动轮轴径200mm，轴承型号24036，密封方式：填充式橡胶交叉密封，配用功率45kw。价格：49000

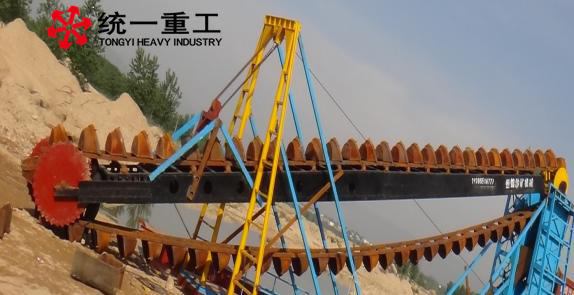

五、挖沙斗和链板

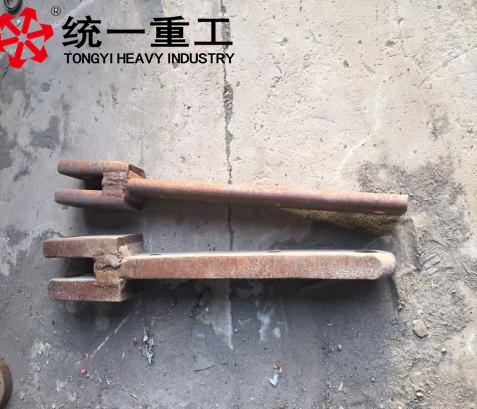

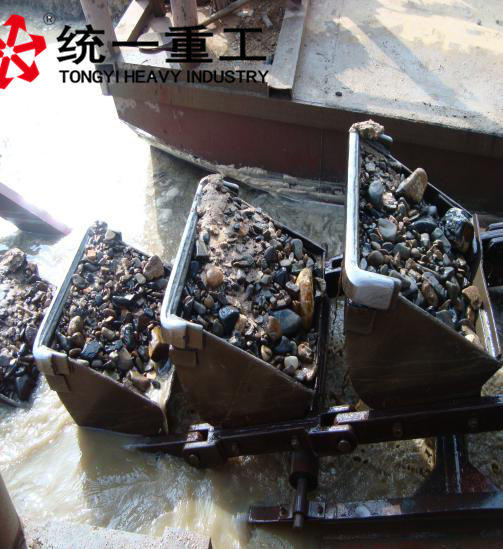

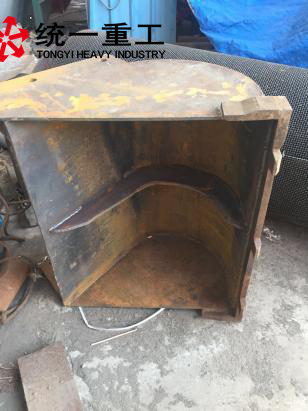

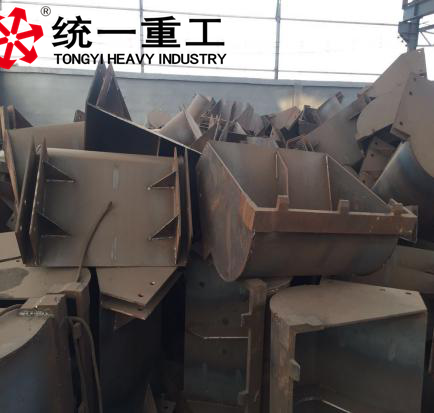

挖沙斗宽度700mm，每斗容积0.05立方米，侧板厚度14mm唇板20mm，材质65Mn，围板6mm，数量90个，链条厚度50mm，中心孔距700mm，宽度150mm，材质Mn13Cr2，数量180支。价格：195000
六、搅洗式中央供水滚筒筛

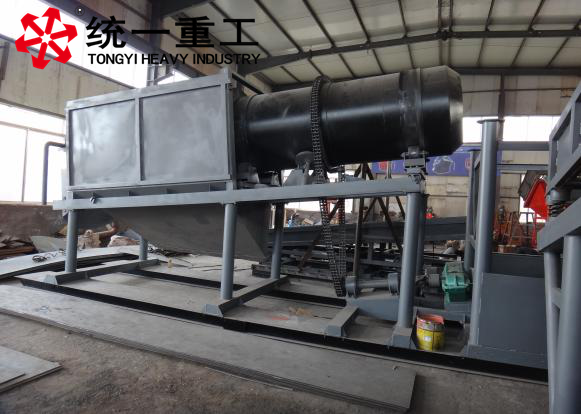

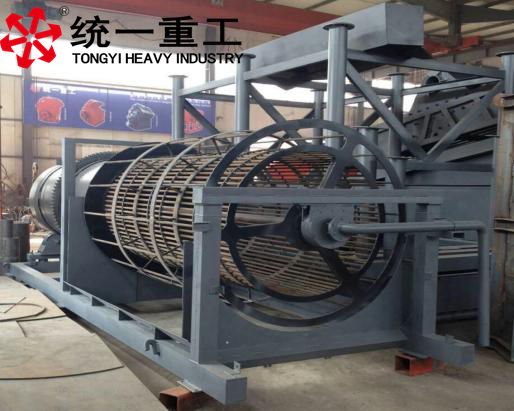

    混浆筒尺寸 直径1200mmx1000mm  壁厚12mmQ235； 钢板  螺旋叶片为交叉式四组  螺距1000mm  叶片高度 80mm  转速19r/min  功率15 kw  齿轮箱JZQ-350  ；传动方式 链条链轮软连接传动  链条为28A双链条  筛分外径1500mm  材质为直径19mm油田提油杆焊接的笼式结构  内径1196mm  提油杆间距约30mm  中间支撑为直径 40mm圆钢  筛分长度3470mm，筛分规格12mm  ， 传动系统为两轮支托三点轴向定位结构 实心滚动钢轮加装橡胶减震 ，径向定位结构为三轮链轮盘式定位，主架支撑为壁厚5mm直径159mm钢管六柱支撑，供水方式为：无死角中央扇形供水系统。价格：69000
七、水力分配器

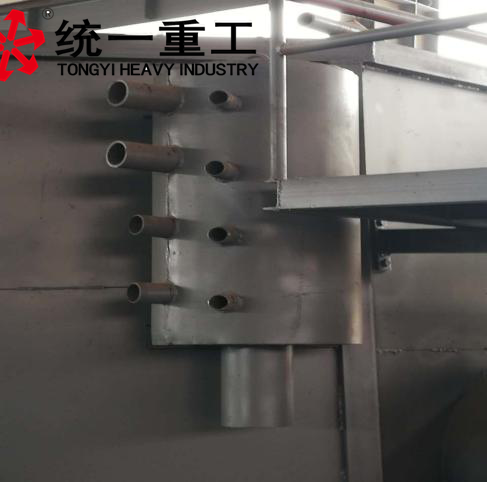

  供水泵扬程22米  流量160立方米  配用功率11kw  扬程高压软管道50米  吸程橡胶钢丝管6米  止回阀、引水阀配齐分配器直径500mm长度760mm  钢板厚度5mm  分路水管50/80mm  每组分配器水压6/2路，设备总用两组  含分路钢丝软管及特种喷淋管道两条。价格：9000

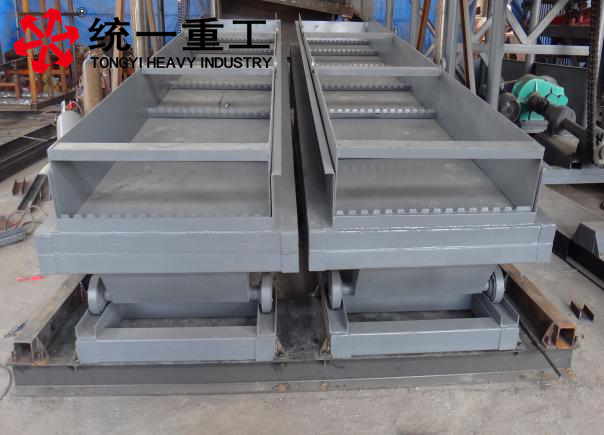

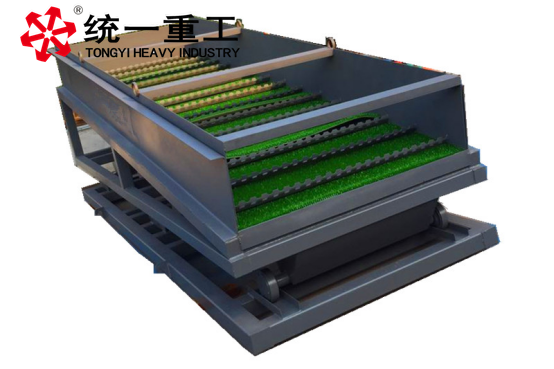

八、往复式重选机

   往复式重选流槽是针对沙金矿选取过程中泥土、胶泥含量大重矿物含量高，沙石料和重矿物在增金草上容易板结的现象而生产出的一种新型选金设备。

往复重选溜槽与普通溜槽区别：
   众所周知，沙金矿的选取是一个不断富集的过程，但是在富集的过程中容易造成沙金的丢失，沙金的水选是靠物料比重的不同在水流的过程中重矿物的自然沉降，但是含泥量较高的沙石料如果用水量过大重矿物还没有来得急沉降就随沙石料一起被冲走，从而得不到有效的回收，如果减少水量则会造成沙石料板结增金草堵塞，这也会大大降低沙金的回收率。
   往复式重选溜槽的问世解决了沙金矿含泥量高用水多的问题，有效地提高了沙金的回收率，尤其是增金草不容易捕捉的面金回收率尤为明显。

工作原理：
    重选溜槽的工作原理是利用机械运动振频改变矿粒的自由沉降为干涉沉降的原理，使矿粒之间产生不断的碰撞从而造成低密度矿粒沉降速度降低。机械往复运动和半阻流式翻浆板使沙石料进入载有选金毯或增金草的溜槽时首先起到匀浆的效果，然后利用机械的冲击频率使重矿物快速沉降并且按照矿物比重的不同产生不断的替换，使沙石料中比重最大的矿物始终保持在增金草内部。半阻流式翻浆板起到减缓大比重矿物顺流的流速，相对于比重小的沙石料在机械运用和阻流板的作用下产生不断的翻滚，所以不会因为沙石料含泥量高而在增金草上板结。

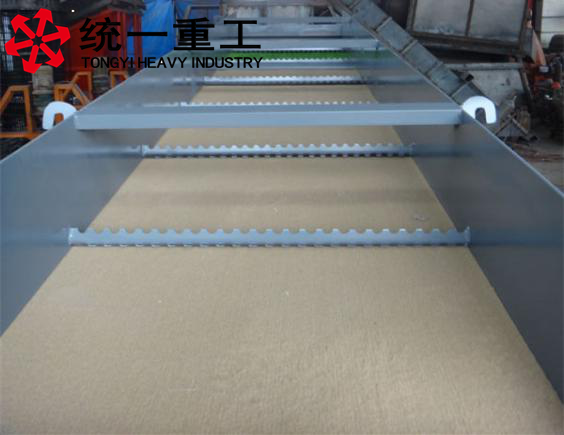

槽体长度4500mm   槽体宽度1000mm  槽体高度  功率4kw    处理精矿能力80吨/小时  选金增金草采用：日本“三菱”。设备配用两台，价格：76000

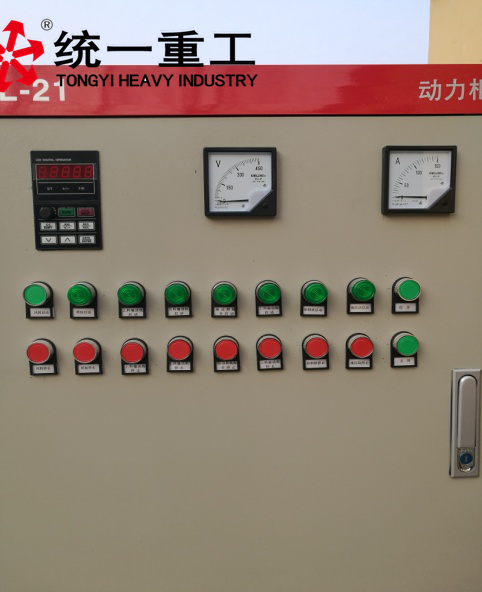

九、电器控制系统

设备采用德力西或正泰标准电器控制启动柜一套，含照明系统含分路控制电缆和主电缆。单价：15000

 整套设备总功率92kw  总价款（RMB):755000元整
